IHS Markit PETRA是一款油氣藏分析軟件，用于管理、操作和可視化綜合地質、地球物理和工程數據。地質學家、工程師、技術人員和分析師使用 Petra 進行勘探、開采、加密鉆井、儲量分析、非常規開采、生產分析等。借助 Petra，您可以使用繪圖、橫截面、地震解釋、測井圖、交叉圖、生產和油藏分析以及 3D 可視化來快速可視化結果。

軟件功能

1、測繪模塊：創建可定制的地圖，包括網格和文化信息，以協助進行儲層分析和井位定位。

特征

將地表圖片整合到您的地下解釋中

將數字/光柵測井曲線和生產數據發布到井位

創建和自定義輪廓圖和氣泡圖

顯示核心和競爭區域以及頂級生產者的空間分布

將地震發射點數據發布到地圖上

定義節點和周圍的井

計算并顯示井位處的排水橢圓

通過單擊地圖或在四分之一剖面網格上輸入坐標和空間井，在地圖上發現井

以圖形方式選擇要包含在四種橫截面中的孔

為每個重疊多邊形或手繪區域執行和自定義體積計算

以紙質或數字格式產生驚人的圖形輸出

用途

優化油井位置并更快地規劃設施

分析鉆井成功，競爭對手活動和儲層性能

了解井位的生產屬性

可視化間隔和完成

使用所需的屬性定位孔

整合您的地質和地球物理工作流程

分析您的生產者和注入者模式

可視化您的排水模式并輕松選擇填充鉆井位置

使用最合適和最相關的數據來提高投影精度

當數據張貼在間距較小的井位時，減少重疊

2、對數相關模塊：跨盆地挑頂或以前所未有的速度玩耍以最大化ROI。

特征

使用簡單的分步過程來挑選頂部，支付和未分配的頂部-該過程將指導您進行選井，跟蹤和數字/光柵記錄分配，深度間隔和頂部挑選樣式

使用查詢結果，映射模塊或橫截面模塊靈活選擇孔

快速識別要在每個軌道中顯示的柵格和數字日志類型

將深度范圍設置為用戶指定的深度范圍（頂部和底部），或自動設置為所選日志或頂部的頂部和底部

顯示測井曲線數據，地層頂部，斷層間隙

選擇選擇樣式（整個橫截面中的一個頂部或一個頂部列表，然后依次沿每個井眼工作）和類型（頂部，未分配的頂部，產油區和斷層）

輕松將深度基準從高程（結構）移動到特定的頂部（地層）

使用鼠標光標平移和縮放以加速研究

用途

尋找能使您的回報最大化的井

簡化挑頂工作流程

通過僅查找相關日志并選擇選擇樣式/類型來簡化工作流程

分析和了解沉積環境和當前的結構環境

3、定向井模塊：規劃，分析和顯示具有最大含烴潛力的水平和定向井。

特征

使用計劃井向?qū)г诘貓D上放置井的地面，著陸和井底位置

從一個或多個網格表面手動輸入或自動計算著陸和井底位置的深度

將所有計劃的井存儲在Petra數據庫中，以備將來數據加載和分析

使用垂直截面平面，只需單擊一下即可查看井的輪廓視圖，并自動進行水平井縮放

顯示等高線網格，測井曲線，地層頂部，油井事件（高氣塞區，套管點，鉆機事件）

輕松拖放深度調整，快速重新縮放窗口以查看新的關注深度，并突出顯示關鍵特征以進行分析

沿水平井眼選擇重復的地層頂部，并在井眼上方和下方選擇外推的頂部

快速重新網格化表面以進行質量控制

與3D可視化模塊集成

以紙質或數字格式產生驚人的圖形輸出

使用地圖窗口從地圖模塊中打開所有已保存的疊加層

用途

確定最高的碳氫化合物潛力井

快速計劃井并加載鉆井數據

在所需的地質參數范圍內輕松設計井

分析水平井性能并發布結果

通過消除耗時的反復試驗縮放來提高效率

4、3D可視化模塊：生成項目的3D視圖以進行計劃，分析和演示。

特征

上載現有Petra數據，無需數據導入/導出

在深度和時間模式下工作

從“橫截面模塊”中將橫截面作為圍欄圖加載，并帶有注釋，解釋和顏色填充

查詢和選擇孔或從先前創建的列表中選擇孔并以3D模式查看

發布井信息：頂部，顯示，射孔，數字測井曲線和測斜儀數據

疊加的地圖圖層-包含土地發布，柵格和文化信息以及注釋-以及您在“地圖模塊”中創建并保存的柵格化表面

選擇一個深度并在該深度投影一個平面

從PetraSeis?加載和查看3D地震勘測，2D線和地震線

使用鼠標輕松平移，縮放和旋轉3D視圖

創建印刷或數字格式的專業3D圖像

增加垂直夸張以強調較小的側面高程變化

用途

優化井位

利用決策就緒的數據，相關的油井和縮放功能，簡化并加快您的工作流程

整合您的地震解釋和地球物理工作流程

分析微妙的游隙特征和水平鉆井成功

可視化流體接觸或鉆井目標與井眼和地面的交點

5、高級體積模塊：使用確定性和概率性方法，對油氣藏進行快速的體積和流體回收率計算。

特征

使用四個可能的模型確定油氣采收率：

氣頂驅動器模型–通過氣頂和溶解氣膨脹來解釋采油量。不考慮重力，這可以顯著提高陡傾油藏的采油量。

水驅模型–對不伴隨生產造成壓力損失的儲層進行水驅計算。此模型提供了含水層的總壓力維護。

解決方案氣體驅動模型–確定從初始壓力到帶有液體膨脹的氣泡點壓力的產量。

組合驅動器模型–指定氣頂蓋，水驅動器和溶液驅動器模型的任意組合，以進行完整而獨特的采收率計算。

使用三種可能的模型確定氣體和冷凝物的回收率：

體積驅動模型–通過計算初始壓力和廢棄壓力下的地層體積因子來量化采收率。

水驅模型水–對不伴隨生產造成壓力損失的儲層進行水驅計算。此模型提供了含水層的總壓力維護。

局部水驅模型–基于模型進行計算，在該模型中，初始壓力下，整個儲層都會經歷體積耗竭至放棄壓力。在拋棄壓力下，水淹帶中的額外恢復可解釋水涌的影響。

進行蒙特卡洛模擬：基于儲層參數的各種分布，找到油氣儲層的可能分布。

用途

計算可能的可采儲量

5、生產組圖模塊：顯示和分析任何一組井的歷史和平均生產數據。

特征

根據以下差異比較井組之間的歷史產量和平均產量：

完成或刺激技術

儲層性質

儲層中的井位

從現有孔列表，查詢結果或“映射模塊”中選擇要在模塊中使用的孔

通過兩個選項將選定的孔分組：

組圖（總井數）–此方法匯總所選井的生產流；數據可以顯示為累積圖或平均圖

單獨的井圖–此方法繪制每個選定井的單獨的生產流圖

顯示一組油井的每月生產數據，包括求和，平均或時間標準化的生產數據

計算并顯示比率：

水油

瓦斯油

油氣產量或凝析油產量

氣液

水切

切油

加上許多用戶定義的比率

時間使用三種可能的選項來標準化生產流：

原始數據–此選項顯示整個時間的生產數據，而無需調整為單個開始時間；相對于累積值繪制的原始數據顯示了選定井的歷史產量

標準化到開始時間–此選項將每個井的產量調整到一個共同的起點，并有助于消除部分月份的產量或生產開始時的虛假數據

歸一化為最大數據值–此選項將每個井的最大速率調整到一個共同的起點，對于歸一化在不同時間段內達到最大產量的井很有用

存儲單個井的多個生產流，包括每月的石油，天然氣和水總量以及特定地層流（如果已捕獲）

將所有繪制的生產信息導出到帶有用戶指定圖上注釋的文本文件，包括帶有月費率的所有繪制曲線

繪制以下內容：

圖表軸周期

每月和每日（平均）費率

月產量/活躍井的價值

用途

分析生產趨勢，制定枯竭策略并管理儲層

預測新井，完井和增產的下降行為

將井組在一起以獲得租賃，井組或特定地層的總產量

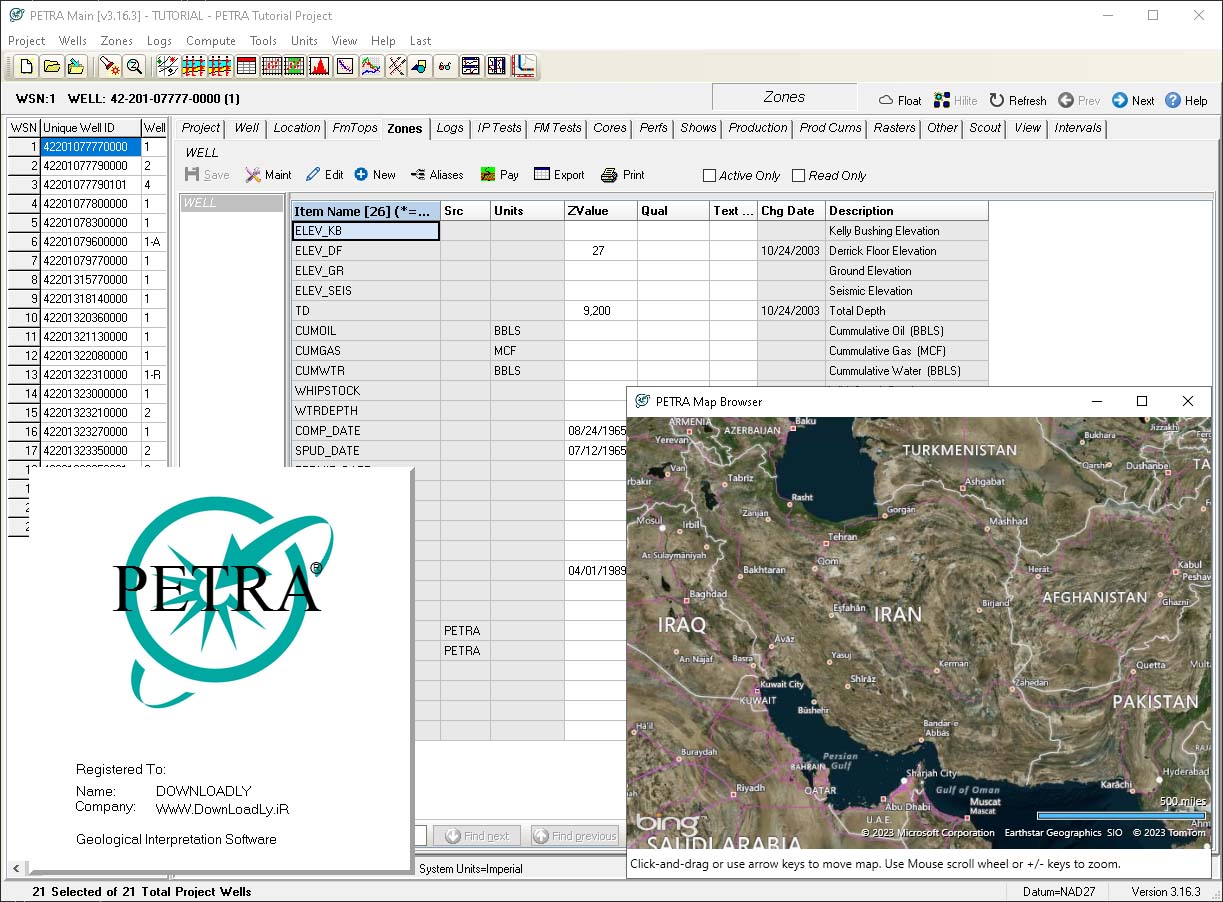

油氣藏分析軟件 IHS Markit PETRA圖片
